400G QSFP112光模块有哪些组网方式

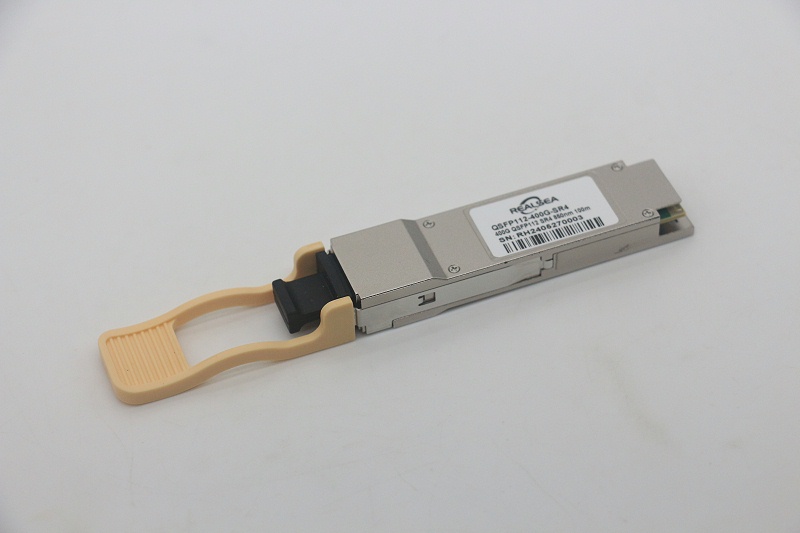

400G QSFP112 SR4光模块的组网模式，结合技术特性与应用场景进行分类说明：

?? 一、400G主干直连模式

1. 核心架构
   • 采用MPO-12连接器，通过 OM4/OM5多模光纤实现机柜间直连。
   • 单一模块支持 4×106.25Gbps PAM4通道，总带宽达  425Gbps。
2. 适用场景
   • 数据中心Spine-Leaf架构中的TOR（Top of Rack）交换机上行链路。
   • 超算中心GPU集群的高密度短距互连（≤50m传输距离）。

?? 二、1:4分线模式（Breakout应用）

1. 技术实现
   • 通过MPO-12转4×LC双工分支跳线，将400G信号拆分为 4路独立的100G通道。
   • 下行连接100G QSFP28 SR4/SFP112 SR1光模块，兼容现有100G设备。
2. 核心优势
   • 端口利用率提升300%：单400G端口扩展为4个100G端口，降低交换机端口成本。
   • 平滑升级：保护既有100G布线投资，减少光纤资源占用（对比传统并行方案）。
3. 典型部署
   • 云数据中心服务器高密度接入（如连接100G网卡的AI服务器） 。
   • 存储网络NVMe over Fabric架构，优化数据读写带宽。

?? 三、兼容替代模式

1. 与传统400G模块互通
   • 可通过MPO光纤跳线直接连接 400G QSFP-DD SR4设备（需协议兼容）。
   • 例如：QSFP112 SR4 ? QSFP-DD SR4，实现同级交换机互连。
2. 跨封装兼容方案
   • 支持OSFP转QSFP112适配器，连接OSFP封装的400G交换机（如NVIDIA SN5600系列）。

?? 技术参数对比表

组网模式	接口类型	分支设备	传输距离	适用场景
400G直连	MPO-12 → MPO-12	无	≤50m	机柜间高速骨干
1:4分线	MPO-12 → 4×LC	100G QSFP28/SFP112	≤100m	服务器高密度接入
QSFP-DD互通	MPO-12 → MPO-12	400G QSFP-DD SR4	≤50m	混合架构升级

?? 选型建议

1. AI算力集群：优先采用 分线模式，灵活扩展GPU节点100G互联。
2. 高密度数据中心：选择 直连模式简化布线，搭配OM5光纤预留升级能力。
3. 兼容性验证：确认交换机支持 CMIS 5.1协议及PAM4调制解调（如NVIDIA CX7网卡）。
