1500v光伏电缆线H1Z2Z2-K4平方

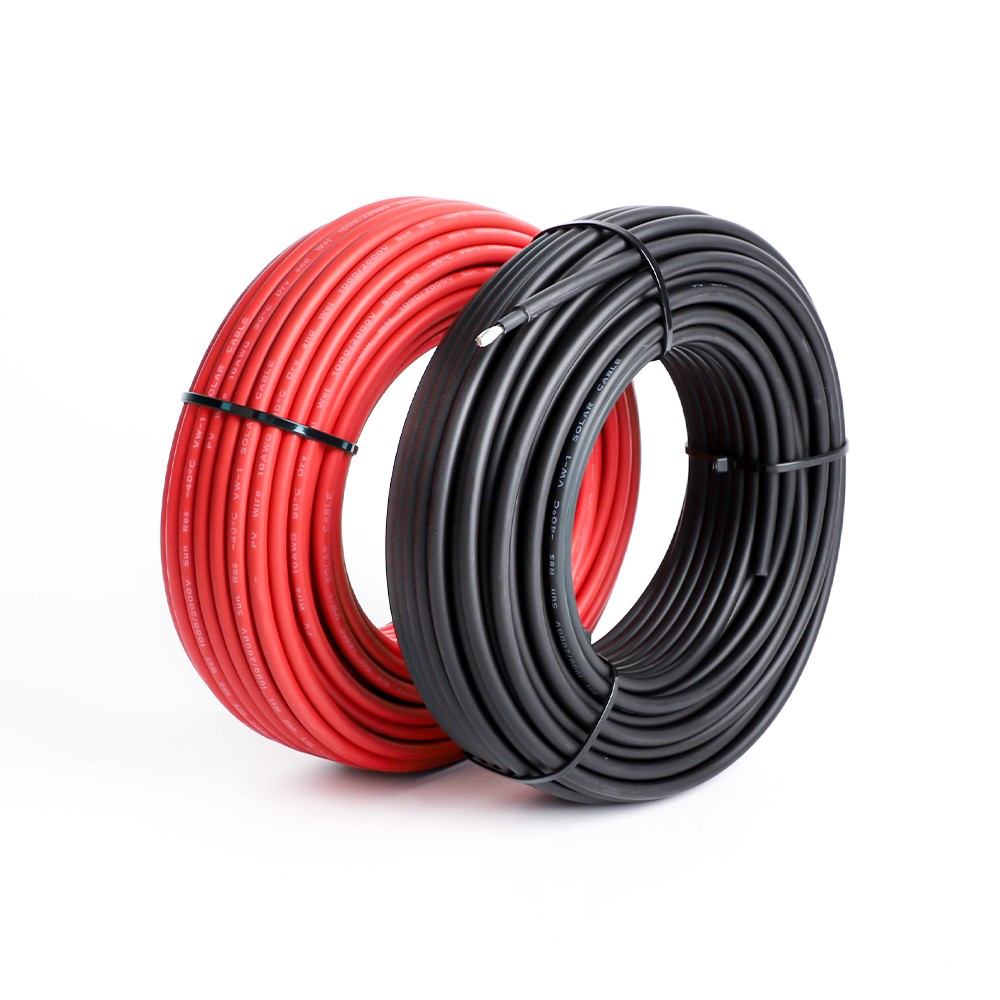

 H1Z2Z2-K-DC1500V-1×4mm2光伏电缆专业产品详情

 1 产品概述与应用场景

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆是一种专门为太阳能光伏发电系统设计的特种电缆，其在光伏发电系统中承担着从太阳能电池板到逆变器的直流电能传输关键任务。这款电缆严格遵循国际电工委员会（IEC）和欧洲标准（EN）的技术规范，代表了光伏领域专用电缆的技术前沿产品。该电缆型号中的"H1Z2Z2-K"代表了其特定的认证标准和适用环境，"DC1500V"表明其可应用于最高1500V的直流电压系统，"1×4"则指电缆为单芯4平方毫米的导体结构。

在太阳能光伏发电系统中，电缆作为连接整个系统的基础元件，其性能优劣直接影响到发电效率、安全性和系统寿命。与普通电缆相比，H1Z2Z2-K系列光伏电缆具有卓越的耐候性和超长的使用寿命，能够在极端气候条件下保持稳定的电力传输性能。该电缆设计使用寿命长达25年以上，与太阳能发电系统的生命周期要求完美匹配。

该电缆主要适用于以下应用场景：

- 光伏组件间串联连接：连接太阳能电池板，组成完整发电回路

- 组串到汇流箱的连接：将多个组串汇集到直流汇流箱

- 汇流箱至逆变器连接：完成直流电能的输送任务

- 户外露天安装环境：适应直射阳光、雨水接触等室外条件

- 直埋敷设应用：可直接埋设于土壤中，部分情况下需配合管道保护

 2 产品结构与材料特性

 2.1 导体结构

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆的导体采用高纯度镀锡铜材，按照DIN VDE 0295 5类或IEC 60228 5类标准制造，为细绞合结构，确保了电缆的柔软性和安装便捷性。镀锡处理的主要目的是防止导体氧化，增强耐腐蚀性能，特别是在高温、高湿环境下保持稳定的电气连接。导体标称截面积为4mm2，对应美国线规(AWG)12。

 2.2 绝缘层

电缆绝缘层采用优质交联聚烯烃材料，通过电子辐照交联工艺处理，形成稳定的三维网状分子结构。这种工艺使绝缘材料具有卓越的热稳定性和机械强度，即使在高温环境下也不会熔融或流动。绝缘层厚度均匀，标称值为1mm，提供了良好的电气绝缘性能和机械保护。

绝缘层设计为鲜艳的黑色或蓝色，不仅有利于区分线路极性，还含有抗紫外线添加剂，有效抵抗阳光中的紫外辐射，防止材料老化。根据TüV测试标准，电缆经过720小时紫外线老化测试后，其抗张强度和断裂伸长率仍能保持原始值的70%以上。

 2.3 护套结构

护套同样采用交联无卤低烟聚烯烃材料（LSZH），与绝缘层一样经过辐照交联处理，形成双层防护结构。护套厚度为0.9mm，提供了额外的机械保护和环境阻力。护套颜色通常为黑色，具有良好的耐候性和抗紫外线性。

这种无卤素材料的设计，确保电缆在火灾情况下不会释放有毒和腐蚀性气体，大大提高了使用安全性。护套表面光滑均匀，具有良好的抗磨损能力和耐化学腐蚀性，能够抵抗臭氧、水分和微生物的侵蚀。

表：H1Z2Z2-K-DC1500V-1×4mm2电缆结构说明

| 结构层 | 材料 | 工艺要求 | 主要功能 |

|------------|----------|--------------|--------------|

| 导体 | 镀锡铜线 | DIN VDE 0295 5类/IEC 60228 5类 | 电流传输，防氧化 |

| 绝缘层 | 交联聚烯烃 | 电子辐照交联，厚度1mm | 电气绝缘，耐热性 |

| 护套 | 交联无卤低烟聚烯烃 | 电子辐照交联，厚度0.9mm | 机械保护，环境防护 |

 3 技术参数与性能指标

 3.1 电气特性

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆设计了高标准的电气绝缘系统，可满足大型光伏电站对电气安全的严格要求。其额定电压为AC U0/U 1000/1000V或DC U0/U 1500/1500V，测试电压高达6500V，持续5分钟不击穿，证明了其卓越的绝缘可靠性。

电缆的绝缘电阻性能优异，在20℃时高达≥101?Ω·cm，即使在90℃高温环境下仍能保持≥1011Ω·cm的高阻值，确保了在高温环境下仍能有效防止漏电。电缆采用双层绝缘设计，提供了双重电气保护，大大降低了因绝缘损坏导致的系统故障风险。

 3.2 机械特性

该光伏电缆表现出优异的机械性能，其最小弯曲半径为电缆外径的5倍，便于在狭窄空间内安装布线。电缆设计具有良好的柔韧性和抗弯曲疲劳性，能够适应一定的振动和移动。

电缆外径控制在5.2-5.9mm范围内，重量约为60kg/km，相比普通电缆更为轻便，便于运输和安装。其抗拉强度和伸长率保持在高水平，即使在低温环境下也不易脆裂，确保了在复杂安装环境下的可靠性。

 3.3 环境特性

H1Z2Z2-K-DC1500Z-K电缆的环境适应性是其突出优势，工作温度范围宽达-40℃至+90℃，导体短期允许工作温度甚至高达+120℃。这种宽温适应性使其能够应用于从极寒到高温的各种气候环境。

电缆设计还具有卓越的抗环境老化能力，能够抵抗紫外线、臭氧、潮湿、霉菌和各种化学物质的侵蚀。经过专门设计的电缆材料还具有耐水渍性能，即使在潮湿环境下长期使用，电气性能也不会显著下降。

表：H1Z2Z2-K-DC1500V-1×4mm2电缆技术参数汇总

| 参数类别 | 技术指标 | 测试标准 |

|--------------|--------------|--------------|

| 额定电压 | AC 1000/1000V, DC 1500/1500V | DIN VDE 0283-618 |

| 测试电压 | 6500V/50Hz/5min | DIN VDE 0283-618 |

| 工作温度 | -40℃～+90℃（固定安装） | DIN EN 50618 |

| 导体最高温度 | +120℃（短期） | DIN EN 50618 |

| 最小弯曲半径 | 5×电缆外径 | DIN VDE 0283-618 |

| 绝缘电阻 | ≥101?Ω·cm（20℃），≥1011Ω·cm（90℃） | IEC 60811 |

| 阻燃等级 | 通过IEC 60332-1-2单根垂直燃烧试验 | DIN VDE 0482-332-1-2 |

| 无卤性能 | 符合IEC 60754-1标准 | DIN VDE 0482-754-1 |

| 烟密度 | 透光率≥60% | DIN VDE 0482-1034-1+2 |

 3.4 安全特性

在安全性能方面，该电缆采用无卤低烟阻燃设计，完全符合国际电工委员会IEC 60754-1关于无卤性能和IEC 61034关于低烟密度的标准。在火灾情况下，电缆不会释放有毒卤素气体，烟密度透光率大于60%，大大提高了人员疏散和灭火救援的安全性。

电缆的阻燃性能通过IEC 60332-1-2单根垂直燃烧试验，能够有效阻止火焰延燃。电缆材料还具有自熄特性，一旦离开火源，燃烧便会自行熄灭。

 4 认证标准与质量保证

 4.1 国际认证与标准符合性

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆严格遵循国际光伏电缆标准，其主要认证和标准符合性包括：

- EN 50618标准：该电缆完全符合欧洲光伏电缆标准EN 50618的技术要求，这是目前欧洲市场广泛认可的光伏电缆标准

- TüV Rheinland认证：产品通过德国莱茵TüV认证，证明其符合严格的安全和质量标准

- EAC认证：满足欧亚经济联盟的EAC认证要求，适用于俄罗斯及独联体市场

- 无卤认证：通过DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1标准测试，确认材料无卤特性

- 阻燃认证：通过DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2单根电线电缆垂直燃烧测试

 4.2 质量保证体系

该电缆制造过程遵循严格的质保体系，制造企业通常通过ISO9001质量管理体系认证，确保从原材料采购到生产全过程的品质控制。产品采用电子辐照交联工艺，替代传统的化学交联，使产品性能更加稳定可靠。

电缆保证长达25年的使用寿命，与光伏发电系统的预期寿命匹配。制造商通过加速老化测试验证产品的长期性能，确保在预期使用寿命内保持所需的机械和电气性能。

 5 存储、运输与售后服务

 5.1 包装与存储要求

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆通常以木盘包装，标准包装长度为500米/盘，也可根据客户需求提供定制长度。电缆储存时应避免直接阳光照射，存放于干燥、通风的室内环境，远离热源和腐蚀性化学品。堆叠层数不应超过制造商的建议，防止下层电缆受压变形。

 5.2 安装指导

电缆安装时需注意以下要点：

- 弯曲半径：固定安装时最小弯曲半径为电缆外径的5倍

- 安装温度：建议在-20℃以上环境进行安装，低温环境下如需安装，应对电缆进行预热处理

- 直埋敷设：适合直接埋设，但建议铺设在管道中提供额外保护

- 固定方式：使用专用电缆夹或扎带固定，避免使用锐利边缘的固定件

 5.3 售后服务与质量保证

上海光亨电缆提供全面的售后服务，包括：

- 质量保证期：通常提供25年质量保证，与光伏系统寿命匹配

- 技术支持：提供产品选型、安装指导等全方位技术支持

- 投诉处理：建立完善的客户投诉处理机制，确保快速响应和解决客户问题

H1Z2Z2-K-DC1500V-1×4mm2光伏电缆作为太阳能发电系统的关键组成部分，以其卓越的性能、可靠的安全性和长久的使用寿命，成为现代光伏电站的理想选择。随着全球太阳能发电行业的快速发展，这种专用电缆的应用将会更加广泛，为可再生能源发展提供重要支撑。
